[Funland] Em xin thông tin mạch điện về nút nguồn 30wgc để độ công tắc I/O

[Trục]

Các chuyên gia cho em hỏi, em cần đấu công tắc power vào đây thì sử dụng dây màu gì ạ?
Đây là chân cụm power + led cho cây đồng bộ, em lấy chân công tắc I/O để nối dài vào nút power gắn mặt bàn.



[SIGNUS]

Các chuyên gia cho em hỏi, em cần đấu công tắc power vào đây thì sử dụng dây màu gì ạ?
Đây là chân cụm power + led cho cây đồng bộ, em lấy chân công tắc I/O để nối dài vào nút power gắn mặt bàn.
View attachment 9133772

Thường là đỏ đen, chắc nhất là lần dây về bo nguồn, xem ký hiệu ở chân cắm



[hungbeolt]

Các chuyên gia cho em hỏi, em cần đấu công tắc power vào đây thì sử dụng dây màu gì ạ?
Đây là chân cụm power + led cho cây đồng bộ, em lấy chân công tắc I/O để nối dài vào nút power gắn mặt bàn.
View attachment 9133772

Nếu trên Main nó có ghi thì dò từ đấy ra dc mà cụ ?



[Trục]

Thường là đỏ đen, chắc nhất là lần dây về bo nguồn, xem ký hiệu ở chân cắm

Dạ, em đang tìm mạch điện của bo nguồn xem cụ thể chân gì. Khả năng là em sẽ đấu song song cho tiện.

Nếu trên Main nó có ghi thì dò từ đấy ra dc mà cụ ?

À, cái chân của em nó thuộc dạng mini, không có ký hiệu gì đâu cụ. Nếu main thường thì em tìm ra phút mốt.
Giờ phải có sơ đồ điện mới tìm ra hoặc mang cáp I/O đi đo cho chắc cú.
Có cái cáp nối dài bán sẵn, nhưng giá tận 15$, nên em mới tìm cách trích chân từ cáp I/O ra cho rẻ ạ.

Em vừa tìm được món này, chắc tinh mắt thì vẫn tìm được đúng dây:



[hungbeolt]

Dạ, em đang tìm mạch điện của bo nguồn xem cụ thể chân gì. Khả năng là em sẽ đấu song song cho tiện.

À, cái chân của em nó thuộc dạng mini, không có ký hiệu gì đâu cụ. Nếu main thường thì em tìm ra phút mốt.
Giờ phải có sơ đồ điện mới tìm ra hoặc mang cáp I/O đi đo cho chắc cú.
Có cái cáp nối dài bán sẵn, nhưng giá tận 15$, nên em mới tìm cách trích chân từ cáp I/O ra cho rẻ ạ.
View attachment 9134080

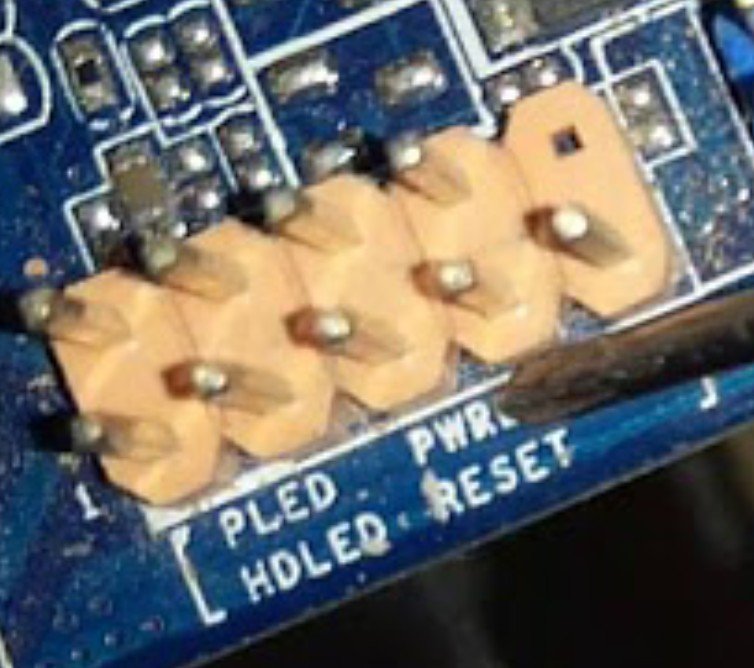

Cụ lấy tô vít , chập 2 chân 1 cặp nào mà main khởi động thì đó là PWR



[Trục]

Cụ lấy tô vít , chập 2 chân 1 cặp nào mà main khởi động thì đó là PWR

Vâng, qua em làm 1 con main H81 cháy khét lẹt rồi, nên giờ dò mạch cho chắc cú.
Rồi vụ mất cả tối tìm hiểu nguyên nhân sao máy tắt mà quạt tản nhiệt chíp vẫn chạy, hóa ra là cáp HDMI bị xông nguồn, rút cáp thì quạt không quay nữa (khi tắt máy).



[SIGNUS]

Dạ, em đang tìm mạch điện của bo nguồn xem cụ thể chân gì. Khả năng là em sẽ đấu song song cho tiện.

Thử xem:



[Trục]

Thử xem:

View attachment 9134123

Cảm ơn anh, em lên tìm chuyên gia để củng cố niềm tin phát.
Anh đối chiếu xem bên dưới đúng như của anh gửi không ạ? Em thì thấy mạch điện giống nhau rồi đây.



[SIGNUS]

Cảm ơn anh, em lên tìm chuyên gia để củng cố niềm tin phát.
Anh đối chiếu xem bên dưới đúng như của anh gửi không ạ? Em thì thấy mạch điện giống nhau rồi đây.
View attachment 9134130
View attachment 9134132

Đúng rồi đấy, chắc nữa thì xem ký hiệu main rồi tìm sơ đồ chân cắm của nó



[Trục]

Đúng rồi đấy, chắc nữa thì xem ký hiệu main rồi tìm sơ đồ chân cắm của nó

Em nghĩ không cần tìm nữa ạ, điện này đấu sai cũng không hỏng main được, cùng lắm là báo lỗi.
Cái công tắc em mua nó có cả F-USB, F-Audio, nhưng hai món này thì main nào cũng giống nhau, chỉ khó mỗi con I/O với Led 3 màu thôi vì chân cắm thuộc loại mini.



[Trục]

Đúng rồi đấy, chắc nữa thì xem ký hiệu main rồi tìm sơ đồ chân cắm của nó

Đúng chân rồi anh, theo ảnh của anh là black and yellow, giờ nút mới về em thử ok rồi.



[Trục]

Đúng rồi đấy, chắc nữa thì xem ký hiệu main rồi tìm sơ đồ chân cắm của nó

Thêm cái note2, đèn led đã sáng anh ạ, đảo ngược cực nếu led phân cực.
Máy tính cũng lắm thứ kỳ diệu.
