[Thảo luận] Hỏi về sơ đồ chân đầu đĩa của xe vios 2014

[cigars lahabana]

Tình hình em mới được cho cái đầu đĩa của vios 2014

em muốn lắp đầu này cho con Kia CD5. Do là lần đầu nghịch mấy đồ này nên nhờ các bác chỉ giúp em cái sơ đồ chân nguồn và tín hiệu
thanks các bác nhiều ạ!



[viêm màng túi]

Cụ có thể xem bài này và tham khảo nhé, cơ bản là các đầu lắp trên Toy là có chân jack giống nhau.

http://www.otofun.net/threads/596916-nho-tu-van-che-dau-cd-cua-xe-camry/page2



[Nguyễn Đình Thi]

Lần lượt từ trái sang phải:
Hàng trên:
Chân 1:B+(nối vào cọc + ắc quy)
Chân 2:ACC (cấp nguồn dương cho CD)
Chân 3456 là dây thứ nhất của 4 loa
Hàng dưới:
Chân 1:nối với đèn lăng téc để khi buổi tối bật đèn lăng téc thì nút của CD có phát sáng.
Chân 2,3: để trống.
Chân 4: B- (nối mát)
Chân 567 và 10 là dây còn lại của 4 loa
Lưu ý: 4 cặp chân từ cột thứ 5 đến cột cuối là dây loa. Từng đôi một trên và dưới thẳng cột là hai dây của 1 loa.



[cuong_black]

Tình hình em mới được cho cái đầu đĩa của vios 2014

em muốn lắp đầu này cho con Kia CD5. Do là lần đầu nghịch mấy đồ này nên nhờ các bác chỉ giúp em cái sơ đồ chân nguồn và tín hiệu
thanks các bác nhiều ạ!

Cụ qua nhà em có bán giắc cắm vào cho đầu này và có ký hiệu mầu dây đầy due cụ về tự thi công được.



[long888]

Em lót dép hóng phát



[khanhlyviettien]

em cũng đang tìm con cd như này cụ nào có bán cho cháu với nhé



[sananhung_bds]

e cũng có một con tháo từ suzuki swift ra. mới nguyên. Chả biết chân nào. cụ nào kinh nghiệm chỉ e với



[sananhung_bds]

K cụ nào giúp e với à. k e đành bán nó vậy



[manhcuongrg]

Lần lượt từ trái sang phải:
Hàng trên:
Chân 1:B+(nối vào cọc + ắc quy)
Chân 2:ACC (cấp nguồn dương cho CD)
Chân 3456 là dây thứ nhất của 4 loa
Hàng dưới:
Chân 1:nối với đèn lăng téc để khi buổi tối bật đèn lăng téc thì nút của CD có phát sáng.
Chân 2,3: để trống.
Chân 4: B- (nối mát)
Chân 567 và 10 là dây còn lại của 4 loa
Lưu ý: 4 cặp chân từ cột thứ 5 đến cột cuối là dây loa. Từng đôi một trên và dưới thẳng cột là hai dây của 1 loa.

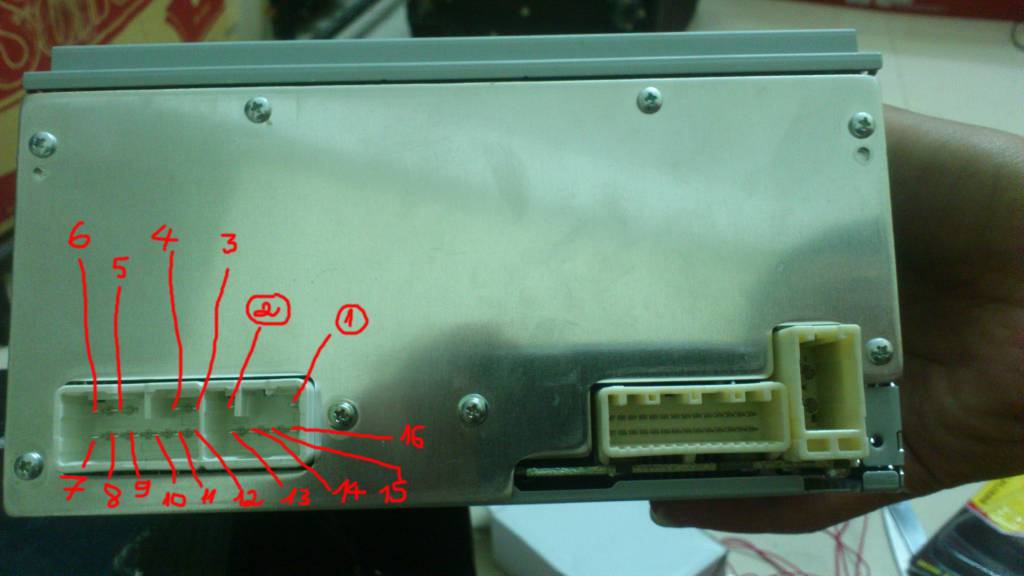

Cụ cho cái sơ đồ chân như hình của em dưới đây có được không ạ.Em đánh số từ 1 đến 16 cho chắc.



[Nguyễn Đình Thi]

Cụ cho cái sơ đồ chân như hình của em dưới đây có được không ạ.Em đánh số từ 1 đến 16 cho chắc.

Theo như đánh số của cụ thì đấu như sau:
Chân 1 và chân 16: loa 1
Chân 2 và chân 13: loa 2
Chân 3 và chân 12: loa 3
Chân 4 và chân 11: loa 4
Chân 10 GND (nối mas vỏ xe hay chính là cực âm của ắc quy)
Chân 5: ACC. (Bật chìa khóa lên ACC hoặc On là mở đầu)
Chân 6: B+ (nối với nguồn + của ắc quy, có điện thường trực để "nuôi" cho CD)
Chân 7: nối với đèn lăng téc. (Khi bật đèn lăng téc các nút trên CD sẽ phát sáng)
Các chân còn lại bỏ trống.
Đã xong. Bây giờ có thể thưởng thức được rồi!



[manhcuongrg]

Theo như đánh số của cụ thì đấu như sau:
Chân 1 và chân 16: loa 1
Chân 2 và chân 13: loa 2
Chân 3 và chân 12: loa 3
Chân 4 và chân 11: loa 4
Chân 10 GND (nối mas vỏ xe hay chính là cực âm của ắc quy)
Chân 5: ACC. (Bật chìa khóa lên ACC hoặc On là mở đầu)
Chân 6: B+ (nối với nguồn + của ắc quy, có điện thường trực để "nuôi" cho CD)
Chân 7: nối với đèn lăng téc. (Khi bật đèn lăng téc các nút trên CD sẽ phát sáng)
Các chân còn lại bỏ trống.
Đã xong. Bây giờ có thể thưởng thức được rồi!

Thanks cụ nhé



[manhcuongrg]

Theo như đánh số của cụ thì đấu như sau:
Chân 1 và chân 16: loa 1
Chân 2 và chân 13: loa 2
Chân 3 và chân 12: loa 3
Chân 4 và chân 11: loa 4
Chân 10 GND (nối mas vỏ xe hay chính là cực âm của ắc quy)
Chân 5: ACC. (Bật chìa khóa lên ACC hoặc On là mở đầu)
Chân 6: B+ (nối với nguồn + của ắc quy, có điện thường trực để "nuôi" cho CD)
Chân 7: nối với đèn lăng téc. (Khi bật đèn lăng téc các nút trên CD sẽ phát sáng)
Các chân còn lại bỏ trống.
Đã xong. Bây giờ có thể thưởng thức được rồi!

Thanks cụ nhé. Muốn mua bộ dây jack của nó thì mua ở đâu vậy
cụ



[Nguyễn Đình Thi]

Thanks cụ nhé. Muốn mua bộ dây jack của nó thì mua ở đâu vậy
cụ

Cụ ra cửa hàng điện - nội thất ô tô chắc là có bán. Không có thì Cụ có thể "chế" được mà. Tìm cái giắc cắm bất kỳ, rút cái chân cắm trực tiếp vào. Nhớ bơm keo silicon vào cho các chân không bị chập là được



[Nguyễn Đình Thi]

Cụ giúp em với
Em xin đc cái CD của xe KIA cũng muốn DIY tí cho vui nhưng tịt quả đấu dây nguồn và dây loa
Hình đây ạ, tks cụ

CD của cụ là của KIA gì ? Em xem của Carens và Morning thì nó khác hoàn toàn chân CD này nên hiện tại chưa hd cụ đc



[DAMYNGHEHANOI]

Hay quá đúng cái cháu đang tìm.....
